Порядовки печи "Экономка" февраль 2015

Печь "Экономка" - популярная модель кирпичной печи с двумя топочными отделениями (фронтальное и боковое) и плитой для варки. Описание печи - смотрите на странице fireplace.su/porjadovki, в этом альбоме показана ряд за рядом кладка печи. В отдельном альбоме расположены плоские проекции.

poryadovki_pechi_1

poryadovki_pechi_1

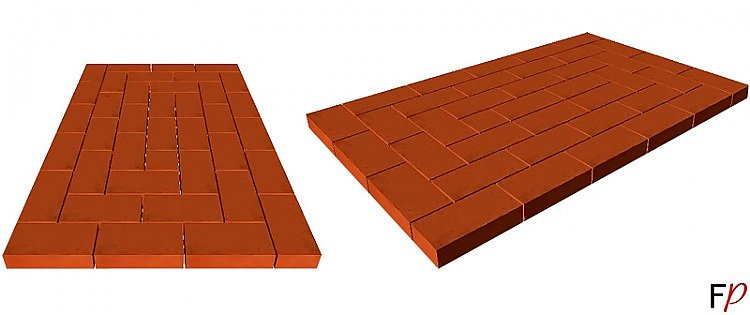

Ряд первый. С этого ряда начинается основание дымоходов и зольник. Его лучше выложить из хорошего качественного кирпича.

Посмотреть
poryadovki_pechi_2

poryadovki_pechi_2

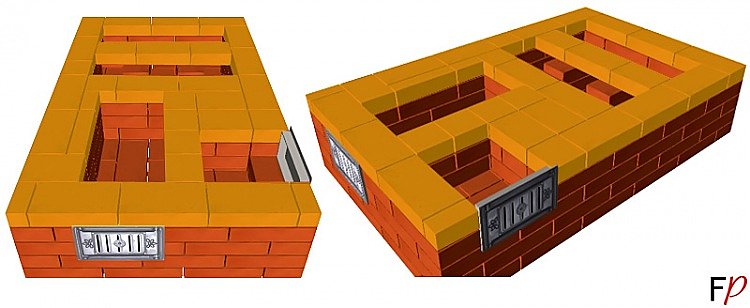

2-ой ряд

Посмотреть
poryadovki_pechi_3

poryadovki_pechi_3

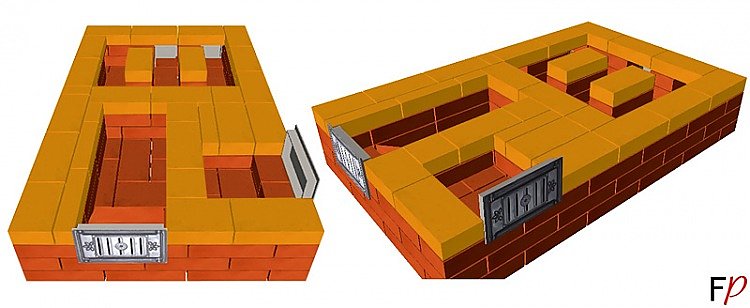

3-ий ряд. В этом ряду стоит поддувальная дверца большого топливника. Там же камера малого топливника. Можно срезать на клин задние поверхности двух лицевых кирпичей, образующих зольную камеру, так вам будет удобнее выгребать пепел и золу.

Посмотреть
poryadovki_pechi_4

poryadovki_pechi_4

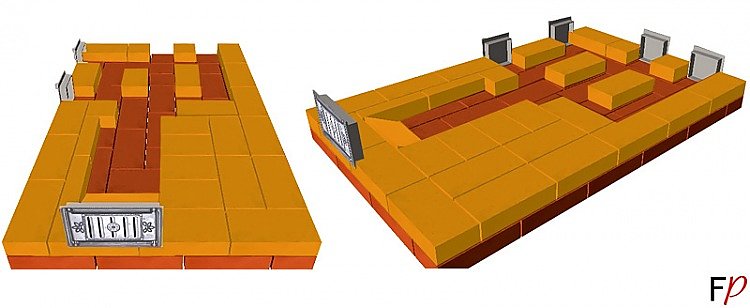

4-ый ряд. Установлена поддувальная дверка малого топливника (обратите внимание, что в книге П.И. Воропая, в перечне строительных материалов для печи, указаны поддувальные дверки 2-х разных размеров, а на порядовках – одного: 250 мм х 140 мм).

Посмотреть
poryadovki_pechi_5

poryadovki_pechi_5

В 5-м ряду требуется выпустить кирпичи для установки колосниковых решеток большего топливника. Размеры этих выпусков определяются размерами колосниковой решетки. И тут опять несоответствие с описанием по книге П.И. Воропая: колосниковые решетки имеют размеры 180х250 мм. На практике получается, что если решетки такого же размера, то заплечики для установки расположены на короткой стороне, поэтому прорези располагаются поперек топливника.

Посмотреть
poryadovki_pechi_6

poryadovki_pechi_6

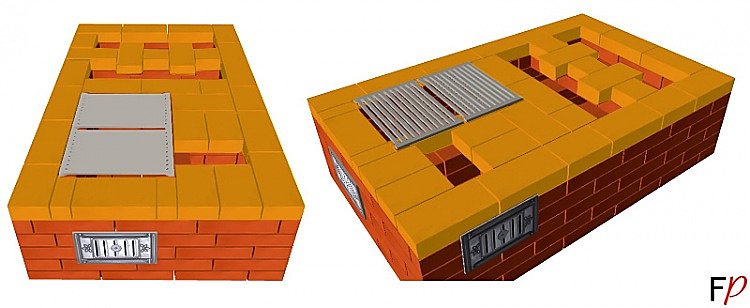

6-й ряд. В этом ряду устанавливается колосниковая решетка большого топливника (с длиной 500 мм). Суммарная же длина колосниковых решеток равна 360 мм. Разница составляет 140 мм. Щели лучше закрыть клиновыми кирпичами, имеющими скос к колосниковой решетке. Это довольно удобно - угли с клиновых кирпичей скатываются на колосниковую решетку и улучшают процесс горения.

Посмотреть
poryadovki_pechi_7

poryadovki_pechi_7

7-ой ряд

Посмотреть
poryadovki_pechi_8

poryadovki_pechi_8

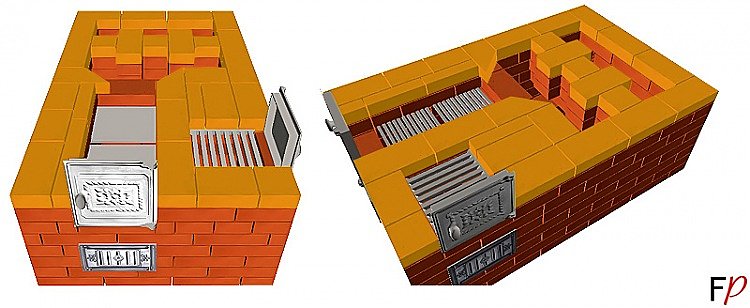

8-ой ряд

Посмотреть
poryadovki_pechi_9

poryadovki_pechi_9

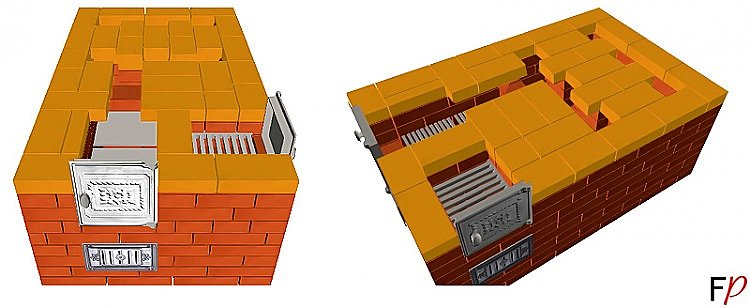

9-ый ряд

Посмотреть
poryadovki_pechi_10

poryadovki_pechi_10

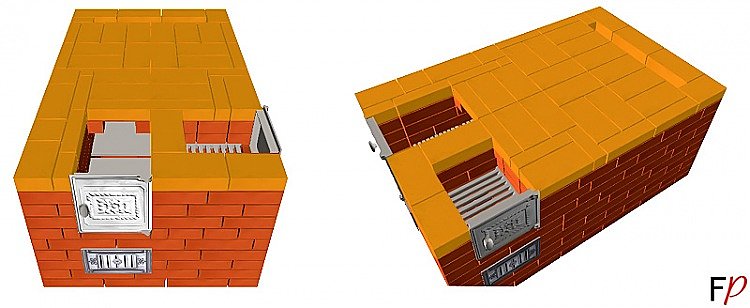

10-ый ряд

Посмотреть
poryadovki_pechi_11

poryadovki_pechi_11

В 11-м ряду перед укладкой кирпичей на раствор следует разместить фаянс и четверти под варочную плиту. Кирпичи 2-го ряда пода нужно отшлифовать. Для того, чтобы работа шла быстрее, можно использовать электроинструмент. Работа пойдет быстрее. Только имейте в виду, будет очень много пыли.

Посмотреть
poryadovki_pechi_12

poryadovki_pechi_12

12-ый ряд

Посмотреть
poryadovki_pechi_13

poryadovki_pechi_13

13-ый ряд

Посмотреть
poryadovki_pechi_14

poryadovki_pechi_14

14-ый ряд

Посмотреть
poryadovki_pechi_15

poryadovki_pechi_15

На 15-м ряду кирпичи, входящие в варочную камеру, снизу обрабатываются на клин. Сверху этого ряда (под кирпичи 16-го ряда ставятся стяжки в боковые стенки печи и небольшая полочка для перекрытия устья. Полочку можно сделать из металлического уголка 50 мм х 50 мм. Главное здесь - выдержать нужное расстояние между уголками, чтобы между ними мог войти кирпич

Посмотреть
poryadovki_pechi_16

poryadovki_pechi_16

16-й ряд. Перекрываем устье и ставим поперечные стяжки.

Посмотреть
poryadovki_pechi_17

poryadovki_pechi_17

17-й ряд на этом ряду ставится полочка под перетрубье и еще одни продольные стяжки. Для левой стяжки в полочке уголка вырезается специальный паз. Опорную трубу для полочки нужно вырезать с миллиметровым припуском. На фаянсе и полочке перетрубья размещается положение трубы, затем по внутреннему диаметру трубы делаются по три отверстия, сверлятся, нарезается резьба и вворачиваются шпильки (можно сделать их из гвоздей, которые остались после изготовления заклепок для клямеров). Шпильками труба фиксируется от смещения. Миллиметровый припуск позволяет окончательно подогнать высоту трубы по месту.

Посмотреть
poryadovki_pechi_18

poryadovki_pechi_18

18-ый ряд

Посмотреть
poryadovki_pechi_19

poryadovki_pechi_19

Кладка свода заканчивается на 19-м ряду. Перед тем, как поставить замковый кирпич, делается шаблон из обрезка сайдинга и им проверяется геометрия паза в кладке. Кирпич, при надобности, можно подточить. Чтобы хорошо положить кирпич на кружало, можно осадить его легкими ударами киянки

Посмотреть
poryadovki_pechi_20

poryadovki_pechi_20

20-ый ряд.

Посмотреть
poryadovki_pechi_21

poryadovki_pechi_21

21-й ряд. В этом ряду закладывается вентиляционный канал.

Посмотреть
cxema_pechi

cxema_pechi

22-ой ряд

Посмотреть
cxema_pechi22

cxema_pechi22

На 23-м ряду можно поставить прочистную дверцу. Ее можно использовать и как самоварный душник.

Посмотреть
cxema_pechi24

cxema_pechi24

24-й ряд

Посмотреть
cxema_pechi25

cxema_pechi25

25-ый ряд

Посмотреть
cxema_pechi26

cxema_pechi26

26-ой ряд

Посмотреть
cxema_pechi27

cxema_pechi27

27-ой ряд

Посмотреть
cxema_pechi28

cxema_pechi28

28-ой ряд

Посмотреть
cxema_pechi29

cxema_pechi29

29-ый ряд

Посмотреть
cxema_pechi30

cxema_pechi30

30-ый ряд

Посмотреть
cxema_pechi31

cxema_pechi31

31-й ряд

Посмотреть
cxema_pechi32

cxema_pechi32

32-ой ряд

ссылка на плоскую проекцию печи экономка
